Zeiss·蔡司中国温馨提示:
因仪器产品功能在不断迭代更新，甚至部分产品已停产，因此以下Tango系列三坐标测量仪的图片和参数信息不为精准数据信息，您可以点击此处联系我们技术工程师，他将为您推荐最新最优秀的产品讯息，同时我们也欢迎您致电：!

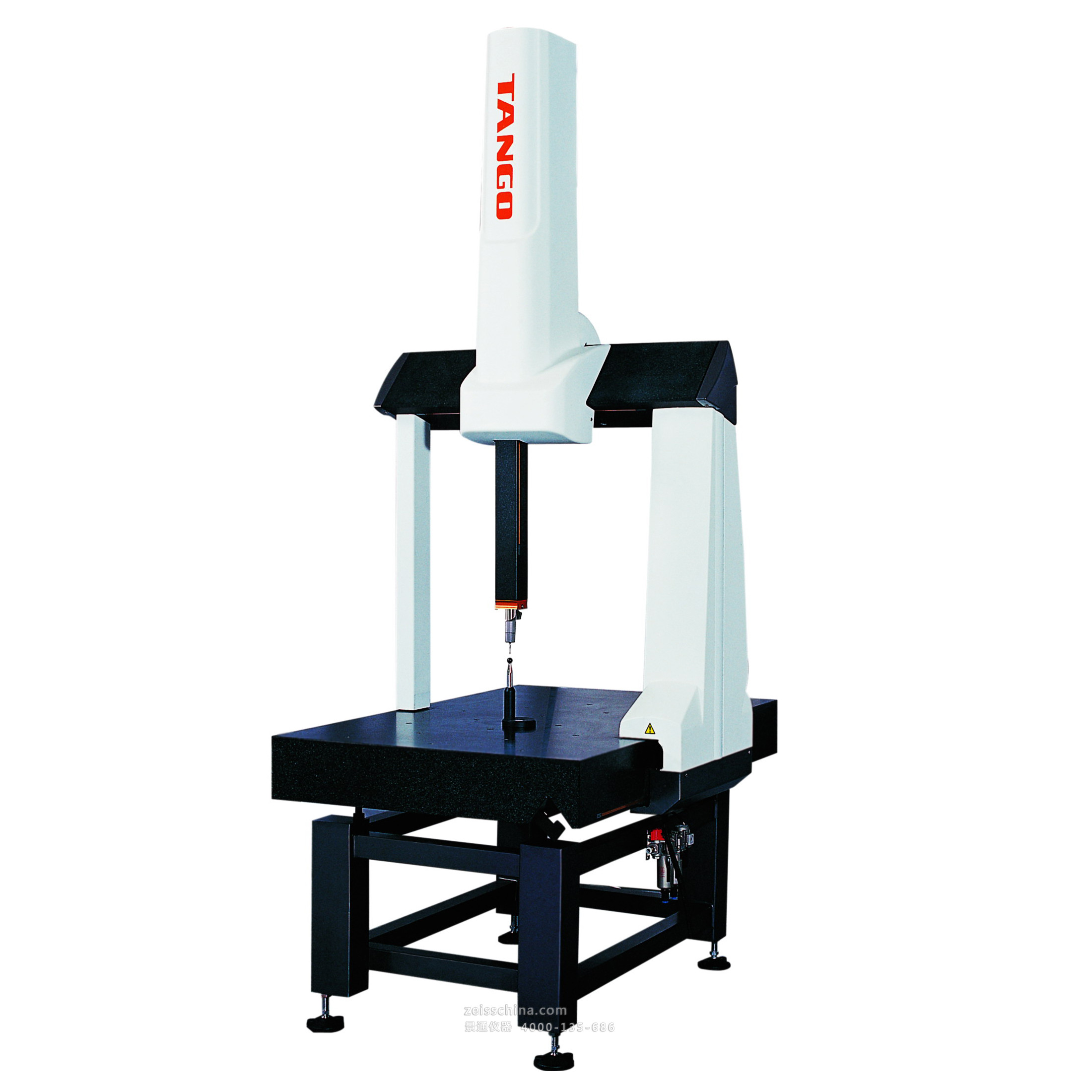

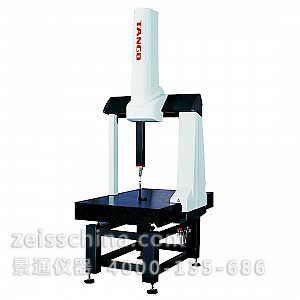

主要特征:
• 核心零部件全部原装进口
• 三轴均采用高精密天然花岗岩
• 三轴导轨均采用高精度自洁式空气轴承，运动更平稳，导轨永不受磨损
• 三轴均采用高精度进口光栅尺
• X向采用精密60°三角梁专利技术，相比矩形梁，重心更低，质量刚性比Zui佳，运动更加可靠
• Y向采用整体燕尾式导轨，在降低机器重量的同时，有效消除了运动扭摆，保证了测量精度和稳定性
• 业界标杆的专用PCDMIS BASIC（PREMIUM）手动测量软件，操作简单，运行可靠
• 符合人机工程学的设计
规格型号与技术指标:
|
机器型号
|
Tango564
|
Tango686
|
Tango8106
|
Tango8126
|
|
|
行程(mm)
|
X
|
500
|
600
|
800
|
800
|
|
Y
|
600
|
800
|
1000
|
1200
|
|
|
Z
|
400
|
600
|
600
|
600
|
|
|
测量空间(mm)
|
Dx
|
614
|
714
|
914
|
914
|
|
Dy
|
1155
|
1355
|
1555
|
1755
|
|
|
Dz
|
535
|
735
|
735
|
735
|
|
|
Dx1
|
135
|
135
|
135
|
135
|
|
|
Dy1
|
105
|
105
|
105
|
105
|
|
|
花岗岩平台螺纺尺寸(mm)
|
M1
|
172
|
195
|
270
|
270
|
|
M2
|
327
|
377
|
427
|
377
|
|
|
Mx
|
200
|
125
|
150
|
150
|
|
|
My
|
150
|
150
|
150
|
150
|
|
|
外形尺寸(mm)
|
L
|
1155
|
1355
|
1555
|
1755
|
|
W
|
940
|
1040
|
1240
|
1240
|
|
|
H
|
2209
|
2609
|
2609
|
2609
|
|
|
承重(Kg)
|
300
|
300
|
500
|
500
|
|
|
机器重量(Kg)
|
725
|
1030
|
1200
|
1400
|
|
|
MPEe(μm)
|
3.5+L/300
|
3.5+L/300
|
4.5+L/300
|
5.0+L/300
|
|
|
光栅尺分辨(μm)
|
0.4
|
||||
|
空气流量
|
120NL/min
|
||||
|
供气压力
|
0.45MPa
|
||||
|
温度
|
20±2℃
|
||||
|
湿度
|
45%-75%
|
||||
