2CA-MNUV摄像生物显微镜

产品图片

2CA-MNUV摄像生物显微镜

技术参数

系统配置:
一、显微镜主要参数:

1

平场目镜

WF10X/ф18mm

2

消色差物镜:

4X/0.10、10X/0.25、40X/0.65(弹簧)、100X/1.25(油、弹簧)

3

总放大倍数

40X-1000X





二、日本JVC摄像头:
1、特点:(1)、580线的超高分辨率
(2)、业界一流的信噪比52dB
(3)、3D数字降噪技术:3DNR
(4)、Zui高可达128X灵敏度
2、参数:

图像元件

1/3“ 高分辨率IT CCD, 440,000 有效象素

镜头接口

CS 接口, DC 驱动

S/N 信噪比

52 dB (AGC OFF)

水平分辨率

580 TVL

Zui低照度 <B&W 模式>

0.05 lx (F1.2, AGC HIGH, 50%), 0.025 lx (F1.2, AGC HIGH, 25%)
< 0.03 lx (F1.2, AGC HIGH, 50%), 0.015 lx (F1.2, AGC HIGH, 25%) >

白平衡

ATW (wide/narrow) / AWC / Manual

焦距调节模式

输出

PAL 复合视频:1.0V (p-p) 75ohms (BNC)

电源

220VAC-240VAC

三、图像采集卡SLG-V110:
SLG-V110是基于PCI总线,采集PAL制、NTSC制标准黑白/彩色信号的图像采集卡,支持两路复合视频输入。能实时传送模拟视频信号到显示存储器或系统存储器。输入的彩色视频信号经数字解码器、模/数转换器、比例缩放、裁剪、色空变换等处理,通过PCI总线到VGA卡实时显示或传到计算机内存实时储存。数据的传送过程是由图像卡控制的,无需CPU参与,瞬间传输速度可达132MB/S。
系统具有如下主要特点:
1、A/D采样位数8 bit
2、可实时采集PAL制、NTSC制标准黑白/彩色信号
3、Zui大采集分辨率:768 × 576 (PAL) / 640 × 480 (NTSC)
4、两路复合视频和一路S-Video视频选一输入,可快速切换
5、亮度、对比度、色调、饱和度可由软件调节
6、具有软件字符图形叠加功能
7、硬件完成图像比例缩放
8、具有硬件上下镜像反转功能
9、支持RGB32、RGB24、RGB16、RGB15、RGB8、YUV422、I420、Gray8等图像格式
10、可采集单场、单帧、间隔几帧、连续相邻帧的图像
四、显微图像测量管理软件:
图像测量管理软件UV提供了强大的图像处理功能和测量功能,可以采集显微图像,定倍定标,显示比例尺,适用于研究人员制作标准定标显微图像及论文发表。也可对所采集的图像内目标进行直线、半径、角度、面积、周长等多种测量。覆盖图像测量分析的几乎所有应用领域,包括生物医学制药、纺织纤维、化学化工、渔业养殖、农林畜牧、涂料染料、造纸印刷、食品加工、饮料酒业、金属材料、电子元件、摩擦学等领域。凡是与图像形态学有关的各种检测与分析:例如组织细胞形态学分析,固体粉末及液体微颗粒测量,化学工业中各种反应物粒子的形态分析等,都可以为研究检查人员提供准确的测量分析数据。并可对对显微图像进行各种处理、编辑、保存和输出(连接多媒体教学示范、打印照片、email等)。
1、主要功能:
①、显微图像的实时显示,单张采集、间隔采集、连续采集。
②、显微图像显示比例尺,适合制作标准图片或定标比对。
③、显微图像的任意倍数的放大缩小
④、网格功能,可在显微图像上显示网格线
⑤、显微图像的几何尺寸测量:直线、折线、半径、矩形、任意多边形的长度、面积、周长、角度、点
到直线垂直距离。测量单位可选:微米、毫米、厘米。计算测量精度:2um
⑥、显微图像的保存、可以多媒体、打印照片、EMAIL等多种方式输出。
2、辅助功能:
①、显微图像的色彩调节、优化
②、显微图像的显示大小调整
③、显微图像放大倍数查询
④、显微图像的区域选取、裁切
⑤、显微图像的文字标注
⑥、打开已保存的图像进行编辑
3、应用范围:
①、在生物医疗方面:可以对显微图像上细胞大小进行测量。
②、在金相组织方面:可通过对显微组织图像中具有代表特征的晶粒的粒径、粒距进行测量而初步判断
等级。可以测量脱碳层、渗碳层深度。可以测量灰铸铁中石墨的长度,珠光体粗细、片间距、中
碳钢、马氏体针长等。
③、纺织纤维:可以快速测量动物纤维、化学纤维、棉麻纤维的直径。可以对混纺产品每个纤维形态观
察分析和直径测量,初步判断混纺纤维产品的纤维含量。
④、矿相岩相:可以测量显微镜下矿相组织结构的大小。
⑤、纹痕处理:可以对显微镜下的纹痕进行对比观测,通过对测量纹痕的几何长度,作出初步判断。
⑥、颗粒粒度方面:可以对化工原料、金属粉末、矿物粉末药剂等进行大小测量。
⑦、几何尺寸测量:可以测量显微图像的任意长度(如:颗粒直径、孔径、划痕宽度、纤维直径等)

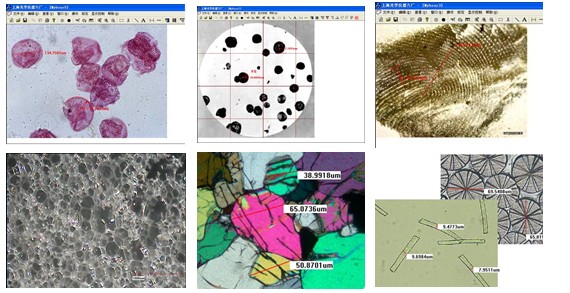

4、示例图谱及操作界面:


仪器成套性:

序号

名称

型号

数量

单位

1.

生物显微镜

XSP-2CA

1

2.

高级摄像接口

MCL

1

3.

日本JVC摄像头

TK-C9201EC

1

4.

图像采集系统

SLG-V110

1

5.

图像测量管理软件

UV(软件光盘、加密狗、标尺)

1

6

随机文件

装箱单、说明书、合格证

1

7.

微机和打印机(选购)

联想主流机(XP系统)、佳能打印机(推荐)

1

选购件:
1、粒度软件UV-G:可对视场内的颗粒进行测量分析,并生成图文统计表。
2、纤维软件CU系列:可测量纤维直径含量及截面。并生成图文统计报表。

产品说明

摄像生物显微镜2CA-MNUV
2CA-MNUV摄像生物显微镜是摄像生物显微镜2CA-MN系统的升级版。由三目多用途生物显微镜和高清晰摄像系统,及显微图像管理软件组成的显微图像摄像系统,可在电脑显示器上实时显示显微图像,可单张、定时、连续采集显微图像,可对显微图像定倍缩放,叠加比例尺。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。同时系统也可对所采集的图像内目标进行直线、折线、圆、角度、面积等多种测量,可为研究检验人员研究组织细胞形态,纺织纤维,农林牧种子形态,固体粉末及液体中微颗粒,薄膜微孔提供精确的分析检验数据。
显微镜主机以其可靠的稳定性、优越的性价格比,得到各应用领域各层次的广泛认可。优良的光学系统和可靠的操作结构,使成像更清晰,操作更简便。光路系统具有二路光学输出,可作常规使用并提供同步影像输出,由系统配置的图像采集卡,在显示器同步完成调焦和即时采集显微图像,并由计算机对显微图像进行各种处理、编辑、保存和输出(连接多媒体教学示范、打印照片、email等)。
摄像生物显微镜2CA-MN主要功能是可在电脑显示器上实时显微图像、可单张、定时、连续采集图像,并可对所采集的图像进行各种处理、编辑、保存和输出。
