4XC-UV定倍定标金相图像显微镜

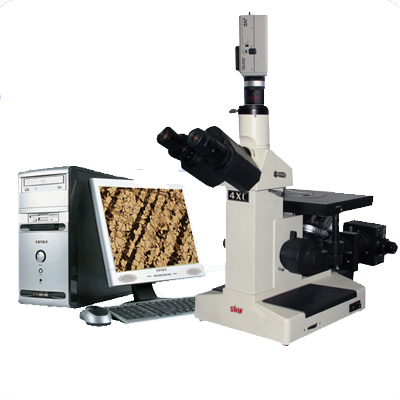

产品图片

4XC-UV定倍定标金相图像显微镜

技术参数

显微镜参数:

1

平场目镜

WF10X/ф18、WF12.5X/ф15、

2

分划目镜

WF10X/ф18,0.1mm刻度十字分划板,可调焦

3

平场消色差物镜:

10X/0.25、20X/0.45、40X/0.65(弹簧)、100X/1.25(油、弹簧)

4

总放大倍数

100X-1250X

5

三目观察头:

铰链式 30°倾斜

6

转换器:

四孔

7

粗微调调焦范围:

25mm微动格值:2um 粗微动同轴调焦

8

载物台:

双层机械式 尺寸180x150mm

9

载物台移动范围:

移动范围 15X15mm ф10/20mm载物片各一片 游标格值0.1mm

10

光瞳距离:

55-75mm

11

机械筒长:

160mm

12

照明:

亮度可调 带可变光栏 卤钨灯泡 6V20W

13

仪器重量

净重8.5kg 毛重10.0kg

14

仪器尺寸

仪器尺寸20X56X35(cm) 包装尺寸29X43X59(cm)

















产品的成套件:

序号

名称

主要技术参数

单位

数量

1

显微镜主体



1

2

图像测量管理软件UV



1

3

日本JVC摄像头

580线

1

4

图像采集卡



1

5

高级摄像接口

0.5X

1

6

三目镜筒



1

7

平场消色差物镜

10X、20X、40X、100X(油)

各1

8

平场目镜

10X、12.5X

各1

9

载物台压簧



1

10

载物片

ф10 / 20(mm)

各1

11

滤色片

蓝、绿、黄、磨砂

各1

12

物镜用浸油



1

13

备用卤钨灯、保险丝

6V/20W

各1

14

防尘罩



1

15

电源线



1

16

产品说明书



1

17

产品装箱单



1

18

产品合格证



1

19

产品保修卡



1

选购件:

序号

类别

名称

1

摄像系统

数码相机接口+佳能单反相机

300万、500万数字摄像头

2

物镜

4X、60X、80X

产品说明

产品简介:
4XC-UV是由三目金相显微镜4XC、日本JVC高清晰摄像头及显微图像测量软件组成的显微图像摄像系统。该系统可在电脑显示器上实时显示显微图像,可单张、连续采集显微图像,该系统还配有图像测量管理软件,可对拍摄的显微图像定倍,显示比例尺,适用于研究人员制作标准定倍定标金相图像及论文发表,也适用于工矿企业制作定倍定标图像、金相图谱比对。
三目倒置金相显微镜4XC成像清晰,操作灵活,性价比极高。主要用于鉴定和分析金属内部结构组织,或用于观察材料表面的某些特性,如:划痕、裂纹、喷涂的均匀性等。广泛应用在工厂、实验室和教学及科学领域。 总放大倍数:100X-1250X
